  角形切断阀，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。

■ 角形切断阀规格与技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

额定流量系数Kv

7

11

20

30

48

75

120

190

额定行程(mm)

8

12

20

25

气缸直径(mm)

80

100

125

允许
泄漏量

硬密封

Ⅴ、Ⅵ级

软密封

Ⅵ级

工作温度℃

硬密封：-40～450  硬密封：-20～180

公称压力(MPa)

1.6  4.0

信号压力(KPa)

0或400～600

■ 角形切断阀主要零件材料

零件名称

材料

阀体、阀盖

HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti

阀芯、阀座

1Cr18Ni9Ti，0Cr18Ni12Mo2Ti

阀芯

1Cr18Ni9Ti，0Cr18Ni12Mo2Ti

填料

聚四氟乙烯，柔性石墨

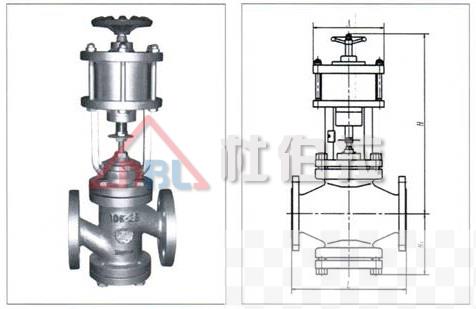

■ 角形切断阀外型尺寸及重量

公称通径DN(mm)

L

A

H

H1

重量(Kg)

信号接头内螺纹

20

150

130

92

310

10

M10×1

25

160

130

92

310

12

32

180

130

93

310

15

40

200

150

105

370

18

50

230

150

108

380

25

65

290

210

120

400

30

80

310

210

125

410

40

100

350

210

135

425

60

■ 角形切断阀连接标准及尺寸

法兰标准：铸铁法兰按GB4216-84
 铸钢法兰按GB/T9113；
阀体法兰密封面型式为突面(PN16)、凹凸面(PN40)；
法兰端面距按GB12221-89(其他标准需指明)

■ 角形切断阀订货须知

1. 产品型号
2. 公称通径
3. 介质名称及工作温度
4. 阀切断压差
5. 阀的开关方式(气开或气关)
6. 阀体材料
7. 附件
